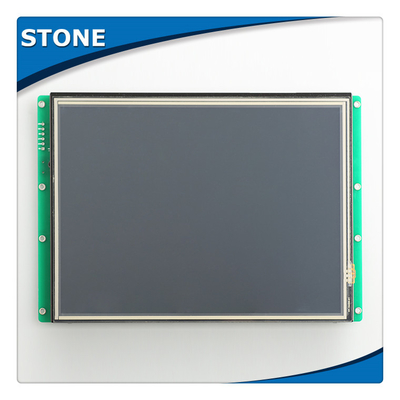

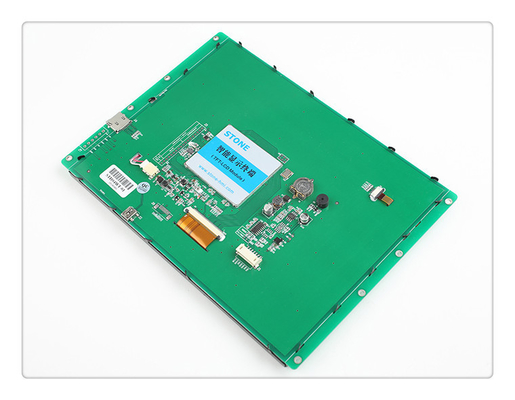

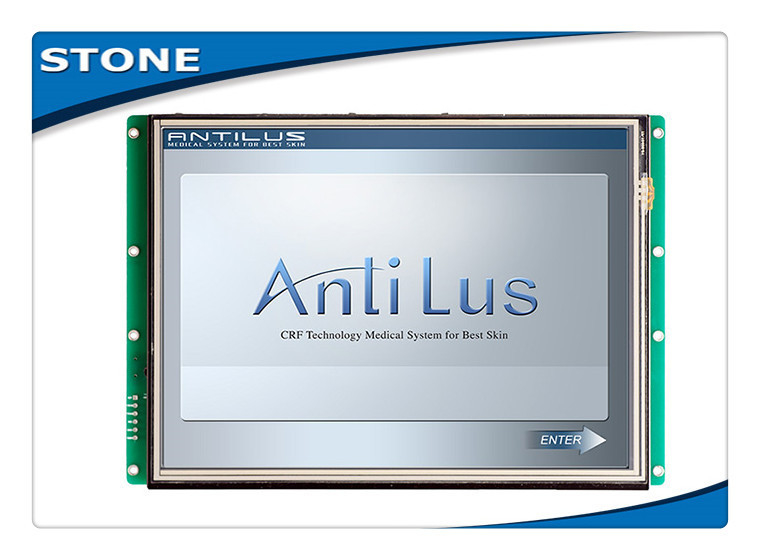

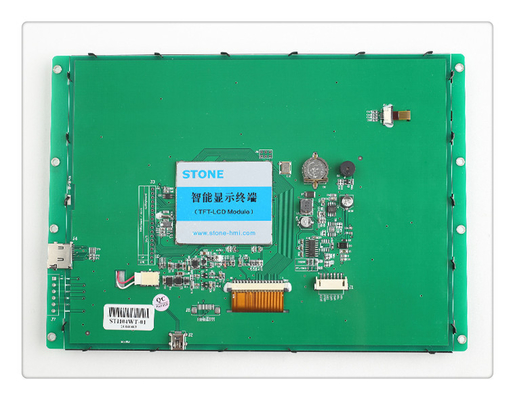

Resolución del × 600 del módulo 800 del RGB Digital LCD con 10,4” exhibiciones de TFT

Parámetro físico

Modelo:

STA104WT-01

Tamaño (pulgada):

10,4 ' '

Resolución:

800×RGB×600

Espaciamiento del pixel:

0.1905mm×0.0635m m (H×V)

Color:

65536 colores (pedazo 16)

Área de la visión:

211.2mm×158.4m m

Dimensión de la exhibición:

212,6 mm×159.8mm

Dimensión total:

255mm×176.8mm×16.5m m (N)/18.5mm (T)

Peso neto:

765g (N)/805g (T)

El panel de TFT:

El panel de la industria del nivel de A+

Pantalla táctil:

Resistencia del alambre del nivel 4 de la industria

O sin la pantalla táctil es opcional.

Parámetro del contraluz

Tipo del contraluz:

LED

Brillo:

700cd/m2

(El brillo puede ser ajustable en 100 niveles.)

Contraste:

500:1

Vida del contraluz:

100000 horas

Ángulo de visión:

70°/70°/50°/60° (L/R/U/D)

Temperatura de trabajo:

-30℃ ~ +85℃

Humedad de trabajo:

60℃, el 90%

Temperatura de almacenamiento:

-30℃ ~ +85℃

Modo de pantalla:

Digitaces

Parametrización para la optimización del tratamiento

CPU:

CortexM3 STM32F103 200MHz

Regulador del LCD:

CPLD EPM240

Frecuencia de actualización:

60Hz

Velocidad de transferencia de la imagen:

46 ms/picture (22 pictures/s)

Memoria Flash:

2GB estándar, extensión 4GB

Cantidad de la memoria para la imagen:

236 imágenes

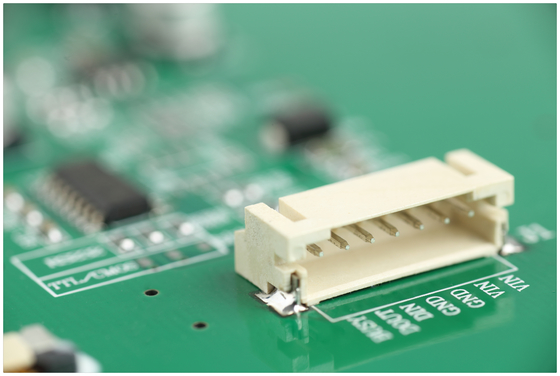

Interfaz:

Interfaz de RS232 /TTL UART

(Extienda a RS485 tan encendido.)

Transferencia de las imágenes:

MiniUSB2.0 (12Mbps)

Gama del voltaje:

DC4.5V ~ 35V (valor típico: 12V)

Poder:

5.0W

Informe de prueba

MTBF:

4.250.000 H

Temperatura de trabajo:

-30℃ ~ +85℃

Humedad del aire:

60℃, el 90%

Prueba continua de la vibración:

10-55Hz, 1.5m m, 10G

Prueba de la aceleración del impacto:

6ms, 100G

Prueba del ESD:

10KV

Prueba de la confiabilidad de la radiación

44W
