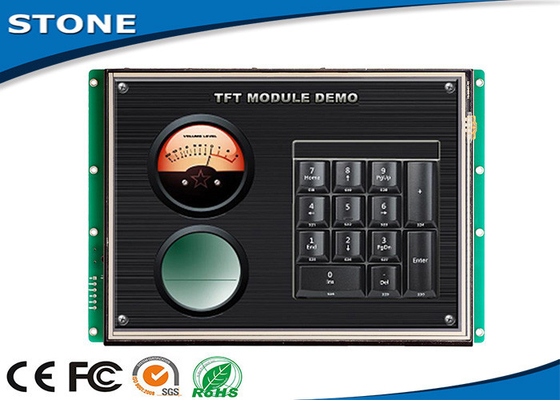

Pulgada 5.0W del módulo 10,4 de la exhibición de MCU RGB TFT con resistencia de 4 alambres

Parámetro físico

Modelo

STI104WT-01

Tamaño (pulgada)

10,4”

Resolución

800×RGB×600

Espaciamiento del pixel

0,1905 milímetros de × 0,0635 milímetro (H×V)

Color

65536 colores (pedazo 16)

Área de la visión

211,2 milímetros de × 158.4m m

Dimensión total

255 milímetros de × del × 176.8m m 16,5 milímetro (N) 18,5 milímetros (T)

Peso neto

765g (N) 805g (T)

El panel de TFT

Un panel llano de la industria

Pantalla táctil

Resistencia del alambre del nivel 4 de la industria
O sin la pantalla táctil es opcional.

Parámetro del contraluz

Tipo del contraluz

LED

Brillo

300 cd/m2
(El brillo puede ser ajustable en 100 niveles.)

Contraste

500:1

Vida del contraluz

30.000 horas

Ángulo de visión

70°/70°/50°/60° (L/R/U/D)

Temperatura de trabajo

-20°C ~ +70°C

Humedad de trabajo

60°C, el 90%

Temperatura de almacenamiento

-30°C ~ +85°C

Modo de pantalla

Digitaces

Parametrización para la optimización del tratamiento

CPU

CortexM3 STM32F103

Regulador del LCD

CPLD EPM240

Frecuencia de actualización

60Hz

Velocidad de transferencia de la imagen

46 ms/picture (22 pictures/s)

Memoria Flash

2GB estándar, extensión 4GB

Cantidad de la memoria para la imagen

236 imágenes

Interfaz

Interfaz de RS232/TTL UART
(Extienda a RS485 tan encendido.)

Transferencia de las imágenes

MiniUSB2.0 (12Mbps) y tarjeta del SD

Gama del voltaje

DC4.5V ~ 20V (valor típico: 12V)

Poder

5.0W

Informe de prueba

MTBF

4,250,000H

Temperatura de trabajo

-30°C ~ +85°C

Humedad del aire

60°C, el 90%

Prueba continua de la vibración

10-55Hz, 1.5m m, 10G

Prueba de la aceleración del impacto

6ms, 100G

Prueba del ESD

10KV

Prueba de la confiabilidad de la radiación

44W

Con la CPU y el dispositivo de conducción

Controlado por cualquier MCU

Curva del texto del cuadro de la exhibición vía comandos

exhibición de TFT de 65536 colores

Pantalla táctil

Interfaz de RS232/RS485/TTL UART y puerto de USB

Gama ancha del voltaje

Ampliamente utilizado en muchos diverso campo industrial

¡Fácil de utilizar! ¡Función potente! ¡Coste y tiempo del ahorro!

Utilizado como sistema del Tacto-regulador, de visualización de TFT LCD, etc.

Tamaño principal del módulo de TFT LCD

Tamaño

Resolución

3,5"

320*240

4,3"

480*272

5"

640*480; 480*272; 800*480

5,6"

640*480

7"

800*480; 800*600; 1024*600

8"

800*600; 800*480; 1024*768

9"

800*480

10,4”

800*600

12,1”

800*600

15,1”

1024*768
