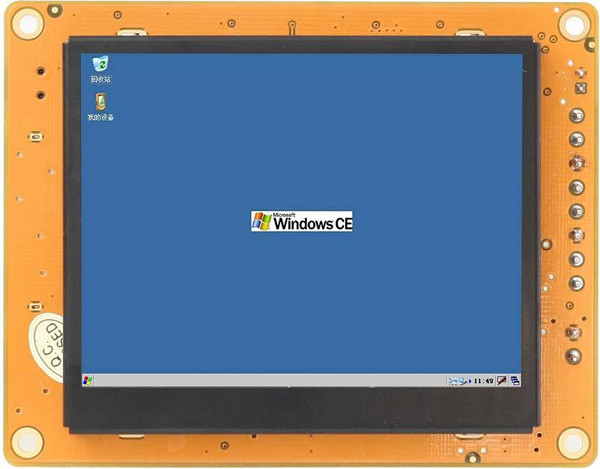

PC integrada rugosa del módulo 3,5 pulgadas de fácil de usar con la pantalla digital de TFT

PC integrada rugosa del módulo 3,5 pulgadas de fácil de usar con la pantalla digital de TFT

Tipo PC industrial del módulo de Windows CE

1. Característica del producto

Especificación del hardware

• La integración ultraalta, termina la estructura integrada y fijo in situ fácil de usar.
• Tarjeta del HOST USB, del USB DVICE, del SD, etc.
• el microprocesador de 32 bits del BRAZO del RISC, base de ARM920T, frecuencia es 400MHz.
• SDRAM: los 64M.
• FLASH DEL NAND: los 64M.
• pantalla digital de 7-inch TFT (16: 9), 800 resolución del × 480, retroiluminación LED.
• Pantalla táctil resistente de cuatro cables.
• Dos RS232 estándar, un RS232/RS485 cambiables, coordinando con PC, MCU, IMAGEN, el AVR, DSP, el etc.
• Zumbador para el control del sonido de la alarma.
• Poder: 9V~28V.
• Temperatura de funcionamiento: -20℃ ~ +70℃, temperatura de almacenamiento: -30℃ ~+85℃, humedad de funcionamiento: el 45% ~80%RH.
• Las pantallas se han pasado la certificación del CE, de la FCC, de ROHS y de temperaturas.

Especificación del software

• Se instala previamente el sistema operativo auténtico de la BASE de WINDOWS CE5.0 de la edición y la hora de salida es menos de 12 segundos.
• Después de que el sistema comience, la capacidad restante de SDRAM es los hasta 60M.
• La memoria se puede ajustar entre la memoria del programa y la memoria del almacenamiento. Los datos no serían perdidos después de poder abajo.
• Software EVC/VS2005 y MFC.
• Software de ActiveSync, depuración de código a través del puerto de USB.
• Apoyando para la preservación del registro, de la hora y de la fecha bajo situación del poder-abajo.
• Los usos pueden correr automáticamente cuando STeWin070 se giran modificando el registro.
• La tarjeta del SD puede ser modificado poder-en imagen y OS y etc. de la mejora. Puede apoyar hasta 8GB.
• La tarjeta del SD puede almacenar softwares, ficheros de las multimedias y los datos.
• El apoyo para el API funciona, por ejemplo control del contraluz, el ajuste del volumen, la rotación de la pantalla, el control de tiempo, el etc.
• El contraluz y el sonido se pueden ajustar con parámetro.
• Los usuarios pueden cambiar entre el sistema y el uso por el interruptor.
• Ofrecimiento completamente - código funcional de SDK y funciones del API.
• Código fuente libre de la oferta para la utilidad simple.
• El perro guardián puede prevenir el sistema para tragar.
• FRAM, los datos almacenados y los datos frecuentes leídos y escriben, leen y escriben velocidad son equivalentes a la RAM.
• El formato TFAT de Nandflash, evitar accidentes durante la operación archiva la corrupción causada por apagón.

2. Especificación y parametrización para la optimización del tratamiento

3. Dimensiones

4. Introducción del aspecto

5. Introducción del interfaz

1, poder: DC 9V~28V

2, interfaz USB: HOST USB para el u-disk (hasta 2G), ratones del USB, teclados del USB

3, tarjeta del SD: hasta 8G

4, SW1

Este interruptor es un LOGOTIPO de la actualización, sistema o si automáticamente

5, interfaz de red

6, serial: RS232 y RS485 (opcionales)

STeWin070 puede ser un dispositivo de control terminal mostrable y conectado con el ordenador subordinado (mcu) con RS232.

La ventaja de separar el interfaz de la exhibición de sistema de control está haciendo a la independiente de los sistemas y la está actualizando convenientemente.

7, puerto de salida audio (opcional): conecte con la salida o el altavoz estérea del auricular
