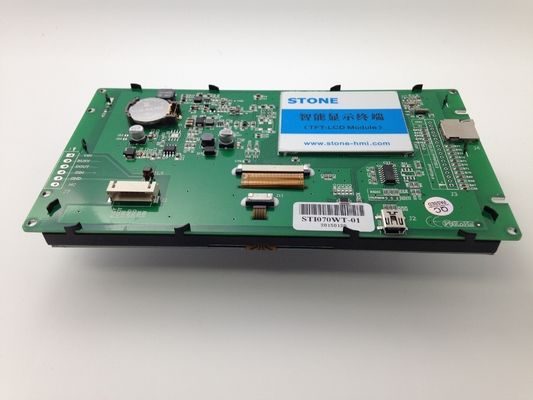

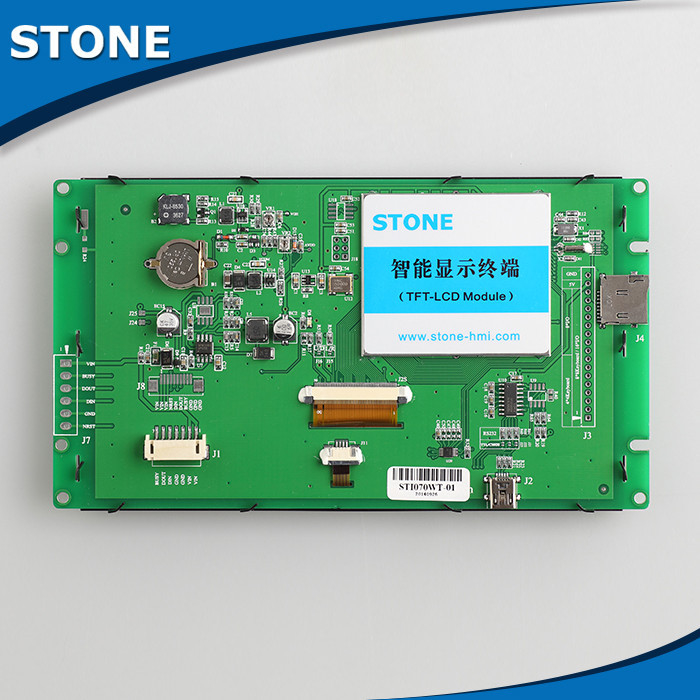

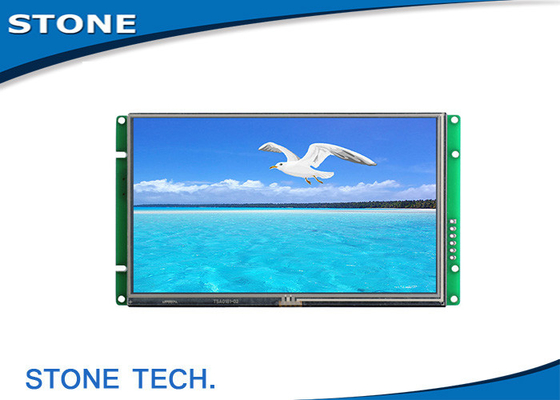

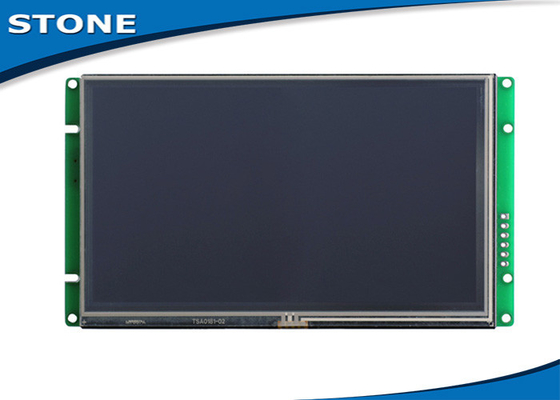

Módulo de la exhibición de TFT de 7 pulgadas con la gama de temperaturas ancha y el MTBF largo

Parámetro físico

Modelo:

STA070WT-01

Tamaño (pulgada):

7' '

Resolución:

800×RGB×480

Espaciamiento del pixel:

0.1905mm×0.0635m m (H×V)

Color:

65536 colores (pedazo 16)

Área de la visión:

154.08mm×85.92m m

Dimensión de la exhibición:

156.1mm×88.5m m

Dimensión total:

180.8mm×101.4mm×14.5m m (N)/16.7mm (T)

Peso neto:

250g (N)/325g (T)

El panel de TFT:

El panel de la industria del nivel de A+

Pantalla táctil:

Resistencia del alambre del nivel 4 de la industria
O sin la pantalla táctil es opcional.

Parámetro del contraluz

Tipo del contraluz:

LED

Brillo:

1000cd/m2
(El brillo puede ser ajustable en 100 niveles.)

Contraste:

500:1

Vida del contraluz:

50.000 horas

Ángulo de visión:

70°/70°/50°/70° (L/R/U/D)

Temperatura de trabajo:

-30℃ ~ +85℃

Humedad de trabajo:

60℃, el 90%

Temperatura de almacenamiento:

-30℃ ~ +85℃

Modo de pantalla:

Digitaces

Parametrización para la optimización del tratamiento

CPU:

CortexM3 STM32F103 200MHz

Regulador del LCD:

CPLD EPM240

Frecuencia de actualización:

60Hz

Velocidad de transferencia de la imagen:

47 ms/picture (21 pictures/s)

Memoria Flash:

2GB estándar, extensión 4GB

Cantidad de la memoria para la imagen:

315 imágenes

Interfaz:

Interfaz de RS232 /TTL UART
(Extienda a RS485 tan encendido.)

Transferencia de las imágenes:

MiniUSB2.0 (12Mbps)

Gama del voltaje:

DC4.5V ~ 35V (valor típico: 12V)

Poder:

3.7W

Informe de prueba

MTBF:

4.250.000 H

Temperatura de trabajo:

-30℃ ~ +85℃

Humedad del aire:

60℃, el 90%

Prueba continua de la vibración:

10-55Hz, 1.5m m, 10G

Prueba de la aceleración del impacto:

6ms, 100G

Prueba del ESD:

10KV

Prueba de la confiabilidad de la radiación

44W

Tamaño principal del módulo de TFT LCD

Tamaño

Resolución

3,5"

320×RGB×240

4,3' '

480×RGB×272

5,0"

640×RGB×480

5,6' '

640×RGB×480

5,7"

640×RGB×480

6,5' '

640×RGB×480

7,0' '

800×RGB×480

8,0' '

800×RGB×600

8,4' '

800×RGB×600

10,2 ' '

1024×RGB×600

10,4 ' '

800×RGB×600

12,1 ' '

1024×RGB×768

15,0 ' '

1024×RGB×768

15,6 ' '

1366×RGB×768

18,5”

1366×RGB×768
