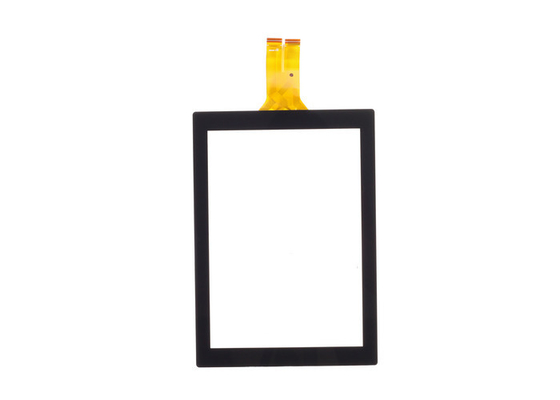

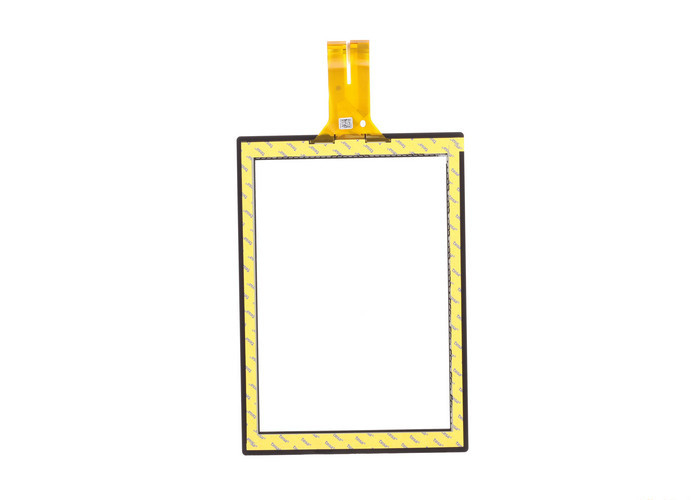

Microprocesador capacitivo modificado para requisitos particulares de SIS 9257 de la pantalla táctil del LCD a bordo, panel táctil de cristal

Microprocesador capacitivo modificado para requisitos particulares de SIS 9257 de la pantalla táctil del LCD a bordo, panel táctil de cristal

Detalle rápido:

1. Cubierta Glass+OCA+ITO Glass+FPC+Adhesive
2. Vidrio de cubierta: 1.1m m
3. Vidrio de ITO: 0.7m m
4. Proceso del sensor: Impresión
5. Transmitencia ligera: el ≥87%
6. Dureza superficial: 7H

Especificación:

Modelo no.	SCT-GA2-004878A
Tamaño	12 pulgadas
Área activa	246 x 184.5m m
Dimensión del esquema	290 x 220.5m m
Estructura	Vidrio de cubierta + vidrio del sensor
Vidrio de cubierta	1.1m m
Vidrio del sensor	0.7m m
Grueso total	2.2±0.1m m
FPC	Pitch=0.5mm
Dureza superficial	7H
Conexión	MAZORCA (microprocesador a bordo)
Modelo de IC	SIS 9257 + F321
Transmitencia	el ≥87%
Temperatura de funcionamiento	-20℃~70℃, ≤90%RH
Temperatura de almacenamiento	-30℃~80℃, ≤90%RH

Precauciones de la asamblea:

1. No ejerza la fuerza adicional al panel táctil.
2. Puesto que el panel táctil está transparente y claro, asegúrese de llevar el dedil o el guante antes de tocar. Tenga cuidado de sus manos y de otras partes de lesión en la dirección por las esquinas de cristal.
3. Al dirigir, asegúrese de llevar a cabo las piezas no de centro de las fronteras del panel táctil para evitar la suciedad al panel táctil. No levante el panel táctil por la cola para evitar la cola aflojan.
4. Cuando la instalación y la junta, no levantan la cola con la fuerza pesada para evitar la cola que pela apagado el panel táctil.
5. No pegue ni monte otras piezas en la cola, tal como película adicional o plateado de metal. Pues ejercerá la fuerza adicional para atar la extremidad y la cola de la causa aflojan.
6. No tire por favor de FPC con la fuerza de lado a lado, porque la tensión de FPC hará que FPC estalla.
7. Si hay surco del aire en el panel táctil, cuando la estructura de producto del diseño, no se asegura de ningún líquido y polvo cerca del surco del aire.
8. Para evitar la tensión pesada a la superficie del panel táctil, asegúrese de guardar el hueco de junta de 0.2mm-0.5m m entre el panel táctil y el caso.

Sobre nosotros

Estructura principal:

Estructura del GG del ■
La estructura del GG utiliza el vidrio de cubierta más la solución de cristal del sensor, más difícilmente que la estructura de la PÁGINA, la alta transmitencia y el buen efecto para antiarañazos.

Estructura de la PÁGINA del ■
La estructura de la PÁGINA utiliza una película del ANIMAL DOMÉSTICO más la solución del vidrio del sensor. La tecnología de proceso madura reduce grandemente el porcentaje de averías y el coste. Tiene el mismo peso llano con la estructura de OGS.

Estructura del ■ OGS
OGS utiliza una solución de cristal, forma directamente la película que conduce de ITO en el vidrio protector y utiliza la tecnología de los sensores. Tiene la ventaja de la estructura simple, de la luz, del fino y del bueno transmitiendo el etc.

Material principal:

1. IC: de Taiwán, de América etc.
2. Película: de Japón, de Corea etc.
3. Vidrio: de Japón, de América, de Alemania etc.

Uso:

• Teléfono elegante
• Navegación del coche (GPS)
• Tablet PC (MEDIADOS DE)
• Electrónica de la educación
• Ultra libro
• Todos en un (AIO)
• Aparato electrodoméstico
• Sistema del banco
• Sistema casero elegante
• Equipo industrial

Condición del ambiente:

Artículo	Valor
ambiente de trabajo	-20℃~70℃, ≤90%RH
ambiente del almacenamiento	-30℃~80℃, ≤90%RH

Características mecánicas:

Artículo	Valor
área de contacto del finger	Φ≥5mm
transmitencia	el ≥87%

Características eléctricas:

Artículo	Valor
voltaje de funcionamiento	DC2.8~3.3V
resistencia de aislamiento	>20M, DC25V
corriente de trabajo	12mA~14.5mA
tiempo de respuesta	≤16ms

Condición de la confiabilidad:

Artículo	condición
temperatura alta y humedad	60℃, 90%RH, 96H
almacenamiento de alta temperatura	70℃/120H
choque termal	-20℃ (0.5H) ~+70℃ (0.5H) por 100 ciclos
