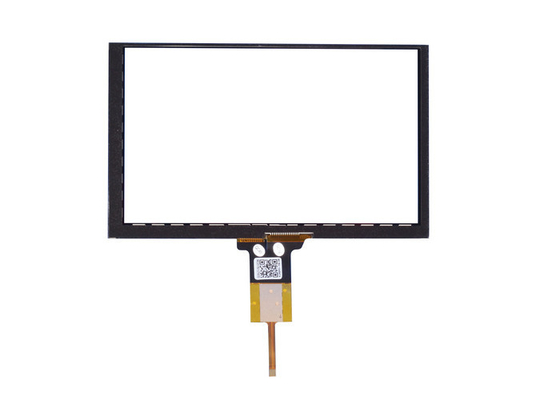

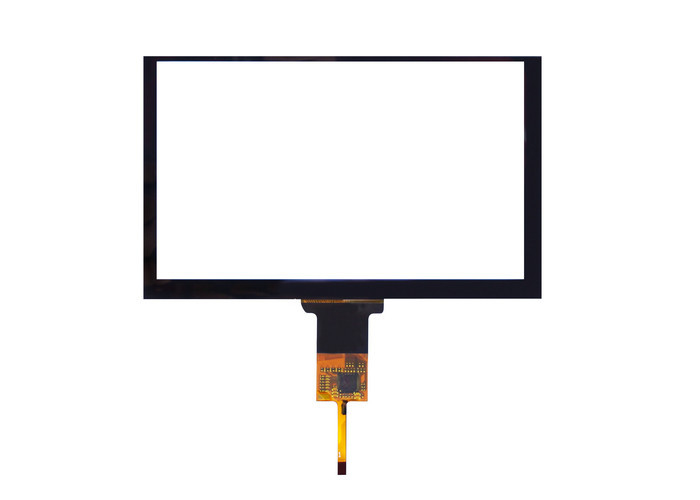

Panel táctil del LCD con el microprocesador de Focaltech 5506

Estructura del GG de la aduana 10-Point panel táctil del LCD de 10,1 pulgadas con el microprocesador de Focaltech 5506

Detalle rápido:

1. Cubierta Glass+OCA+ITO Glass+FPC
2. Dureza superficial: 7H
3. Proceso del sensor: Impresión
4. Interfaz: I2C
5. Voltaje del trabajo: 2.8V-3.3 V
6. Transmitencia ligera: el ≥86%

Precauciones de la asamblea:

1. No ejerza la fuerza adicional al panel táctil.
2. Puesto que el panel táctil está transparente y claro, asegúrese de llevar el dedil o el guante antes de tocar. Tenga cuidado de sus manos y de otras partes de lesión en la dirección por las esquinas de cristal.
3. Al dirigir, asegúrese de llevar a cabo las piezas no de centro de las fronteras del panel táctil para evitar la suciedad al panel táctil. No levante el panel táctil por la cola para evitar la cola aflojan.
4. Cuando la instalación y la junta, no levantan la cola con la fuerza pesada para evitar la cola que pela apagado el panel táctil.
5. No pegue ni monte otras piezas en la cola, tal como película adicional o plateado de metal. Pues ejercerá la fuerza adicional para atar la extremidad y la cola de la causa aflojan.
6. No tire por favor de FPC con la fuerza de lado a lado, porque la tensión de FPC hará que FPC estalla.
7. Si hay surco del aire en el panel táctil, cuando la estructura de producto del diseño, no se asegura de ningún líquido y polvo cerca del surco del aire.
8. Para evitar la tensión pesada a la superficie del panel táctil, asegúrese de guardar el hueco de junta de 0.2mm-0.5m m entre el panel táctil y el caso.

Especificación:

Modelo no.	SCT-GA0-004948A
Tamaño	10,1 pulgadas
Área activa	219 x 137.6m m
Dimensión del esquema	250 x 170m m
Estructura	Vidrio de cubierta + vidrio del sensor
Vidrio de cubierta	1.1m m
Vidrio del sensor	0.55m m
Grueso total	2.1±0.1m m
FPC	Pitch=0.5mm
Dureza superficial	7H
Conexión	COF
Modelo de IC	FT5506
Tacto multi	10 puntos
Interfaz	I2C
Transmitencia	el ≥86%
Voltaje de funcionamiento	2.8-3.3V
Sistema operativo	Androide/Linux
Temperatura de funcionamiento	-20℃~70℃, ≤90%RH
Temperatura de almacenamiento	-30℃~80℃, ≤90%RH

Especificación del LCD:

Tamaño	10,1 pulgadas (de diagonal)
Resolución	1280 x 3 (RGB) x 800
Elemento del conductor	Matriz del active del uno-Si TFT
Echada de punto	0,0565 (W) x 0,1695 (H) milímetro
Área activa	216,96 (W) x 135,60 (H) milímetro
Interfaz	LVDS
Modo de visualización	Normalmente blanco, transmisivo
Arreglo del color	RGB-raya
Tipo de la tecnología	Uno-Si
Echada del pixel (milímetro)	0,192 (h) x 0,192 (v)
Configuración del pixel	R.G.B. Raya vertical
Tratamiento superficial	Resplandor
Consumo de energía del contraluz	TBD (tipo.)
Consumo de energía del panel	TBD (tipo.)
Dirección de la visión	Las 12
Peso	207g

Sobre nosotros

Estructura principal:

Estructura del GG del ■
La estructura del GG utiliza el vidrio de cubierta más la solución de cristal del sensor, más difícilmente que la estructura de la PÁGINA, la alta transmitencia y el buen efecto para antiarañazos.

Estructura de la PÁGINA del ■
La estructura de la PÁGINA utiliza una película del ANIMAL DOMÉSTICO más la solución del vidrio del sensor. La tecnología de proceso madura reduce grandemente el porcentaje de averías y el coste. Tiene el mismo peso llano con la estructura de OGS.

Estructura del ■ OGS
OGS utiliza una solución de cristal, forma directamente la película que conduce de ITO en el vidrio protector y utiliza la tecnología de los sensores. Tiene la ventaja de la estructura simple, de la luz, del fino y del bueno transmitiendo el etc.

Material principal:

1. IC: de Taiwán, de América etc.
2. Película: de Japón, de Corea etc.
3. Vidrio: de Japón, de América, de Alemania etc.

Uso:

• Teléfono elegante
• Navegación del coche (GPS)
• Tablet PC (MEDIADOS DE)
• Electrónica de la educación
• Ultra libro
• Todos en un (AIO)
• Aparato electrodoméstico
• Sistema del banco
• Sistema casero elegante
• Equipo industrial

Condición del ambiente:

Artículo	Valor
ambiente de trabajo	-20℃~70℃, ≤90%RH
ambiente del almacenamiento	-30℃~80℃, ≤90%RH

Características mecánicas:

Artículo	Valor
área de contacto del finger	Φ≥5mm
transmitencia	el ≥87%

Características eléctricas:

Artículo	Valor
voltaje de funcionamiento	DC2.8~3.3V
resistencia de aislamiento	>20M, DC25V
corriente de trabajo	12mA~14.5mA
tiempo de respuesta	≤16ms

Condición de la confiabilidad:

Artículo	condición
temperatura alta y humedad	60℃, 90%RH, 96H
almacenamiento de alta temperatura	70℃/120H
choque termal	-20℃ (0.5H) ~+70℃ (0.5H) por 100 ciclos
