5,6" módulo de TFT LCD con la pantalla táctil del monitor del tablero de conductor
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Tamaño: | 5,6" | color: | 65 K |
|---|---|---|---|
| Resolución: | 640*480 | Escala de la exhibición: | 4:3 |
| Luz de fondo: | LED | CPU: | Corteza |
| Alta luz: | módulo de la pantalla táctil,exhibición del LCD color del tft |
||

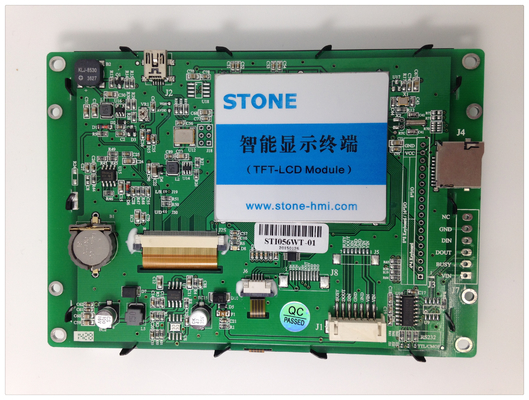

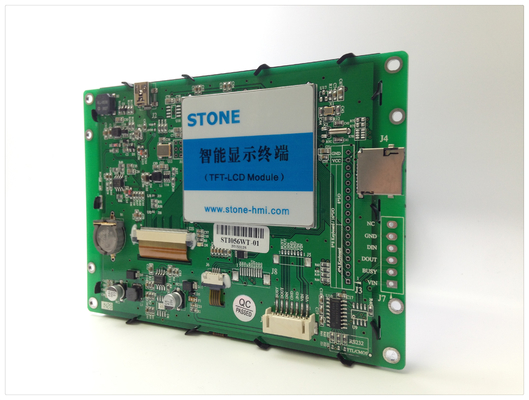

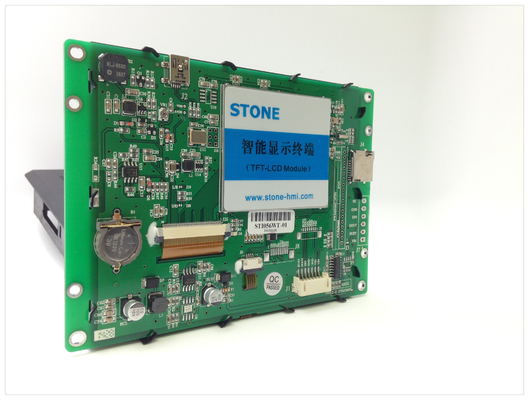

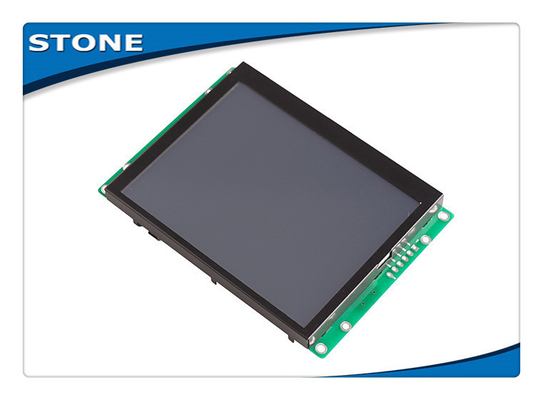

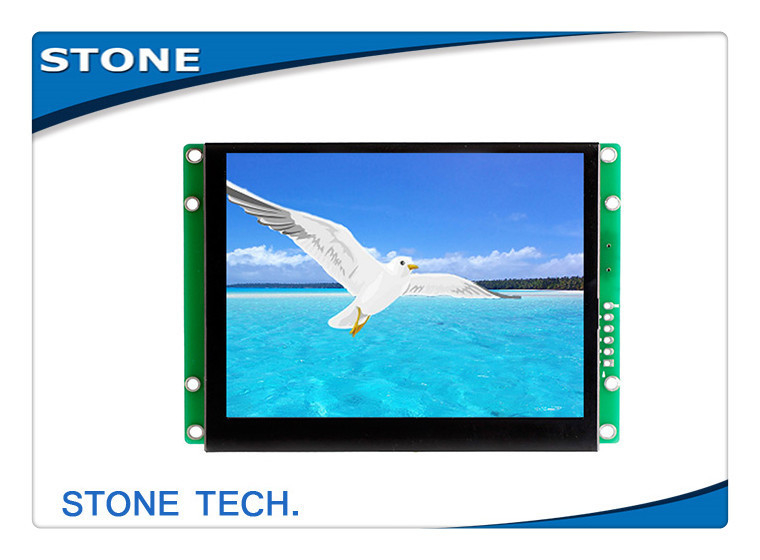

5,6" módulo de TFT LCD con la pantalla táctil del monitor del tablero de conductor
¡Fácil!!! ¡Potente!!! ¡Ahorro!!!
El módulo inteligente de TFT LCD se puede controlar por cualquier MCU con nuestro potente y el sistema fácil del comando (código) del HEX., tan muchos del ingeniero en más de 50 países goza de nuestro producto para el nuevo proyecto.
1. Diseñe un grupo de “interfaz gráfica de usuario hermosa” esa usted necesidad.
2. Conecte su equipo con nuestro módulo de TFT LCD por el puerto RS232, RS485 o la lógica de TTL directamente, listo para el uso.
3. Escriba un programa simple para que el MCU controle el módulo de TFT LCD vía “comando potente fija” (código del HEX.).
Ése es todo. Ahorro de mucho tiempo y coste de desarrollo para el ingeniero.
Por ejemplo: Comando 0x70 de la imagen.
Envíe: “0xAA+0x70+ Pic_ID + 0xCC 0x33 0xC3 0x3C”
|
|
Introducción |
Ejemplo |
Nota |
|
AA |
Cabeza del capítulo |
|
Jefe de capítulo de un comando |
|
0x70 |
Código de comando |
|
|
|
Pic_ID |
Número de serie de la imagen actual |
0x00 0x01 |
Imagen de la demostración - 01 |
|
Cc 33 C3 3C |
Extremo de capítulo |
|
Final de capítulo de un comando |
Ofreceríamos una caja de herramientas simple para ayudarle a trabajar con el módulo de TFT LCD en la PC.
1. Función auxiliar: muestre cómo enviar el sistema del comando para controlar la exhibición de TFT.
2. Función de la transferencia directa: Transfiera las imágenes y los archivos de configuración en el módulo de TFT
3. Función de control de tacto: Defina muchos botones en la interfaz de usuario, después cree un archivo de configuración del tacto.
4. Software de la fuente: Cree el archivo de configuración de la fuente.
Ampliamente utilizado en muchos diverso campo industrial en más de 50 países.
Modelo: STI056WT-01 (tipo industrial)
|
Parámetro físico |
|
|
Modelo |
STI056WT-01 |
|
Tamaño (pulgada) |
5,6" |
|
Resolución |
640×RGB×480 |
|
Espaciamiento del pixel |
0,1905 milímetros de × 0,0635 milímetro (H×V) |
|
Color |
65536 colores (pedazo 16) |
|
Área de la visión |
112,9 milímetros de × 84,67 milímetros |
|
Dimensión total |
143,5 milímetros de × 101,4 milímetros de × 14,3 milímetro (N) 15,9 milímetros (T) |
|
Peso neto |
240 g (N) 275 g (T) |
|
El panel de TFT |
Un panel llano de la industria |
|
Pantalla táctil |
Resistencia del alambre del nivel 4 de la industria O sin la pantalla táctil es opcional. |
|
Parámetro del contraluz |
|
|
Tipo del contraluz |
LED |
|
Brillo |
280 cd/m2 (El brillo puede ser ajustable en 100 niveles.) |
|
Contraste |
500:1 |
|
Vida del contraluz |
30.000 horas |
|
Ángulo de visión |
70°/70°/50°/70° (L/R/U/D) |
|
Temperatura de trabajo |
-20°C ~ +70°C |
|
Humedad de trabajo |
55°C, el 85% |
|
Temperatura de almacenamiento |
-30°C ~ +85°C |
|
Modo de pantalla |
Digitaces |
|
Parametrización para la optimización del tratamiento |
|
|
CPU |
CortexM3 STM32F103 |
|
Regulador del LCD |
CPLD EPM240 |
|
Frecuencia de actualización |
60Hz |
|
Velocidad de transferencia de la imagen |
30 ms/picture (33 pictures/s) |
|
Memoria Flash |
Estándar los 256m, extensión 2GB |
|
Cantidad de la memoria para la imagen |
304 imágenes |
|
Interfaz |
Interfaz de RS232/RS485/TTL UART |
|
Transferencia de las imágenes |
MiniUSB2.0 (12Mbps) y tarjeta del SD |
|
Gama del voltaje |
DC5.0V ~ 20V (valor típico: 12V) |
|
Poder |
2,2 W |
|
Informe de prueba |
|
|
MTBF |
4,250,000H |
|
Temperatura de trabajo |
-20°C ~ +70°C |
|
Humedad del aire |
60°C, el 90% |
|
Prueba continua de la vibración |
10-55Hz, 1.5m m, 10G |
|
Prueba de la aceleración del impacto |
6ms, 100G |
|
Prueba del ESD |
10KV |
|
Prueba de la confiabilidad de la radiación |
44W |
|
Tamaño principal del módulo de TFT LCD |
|
|
Tamaño |
Resolución |
|
3,5" |
320*240 |
|
4,3" |
480*272 |
|
5" |
640*480; 480*272; 800*480 |
|
5,6" |
640*480 |
|
5,7" |
640*480 |
|
7" |
800*480; 800*600; 1024*600 |
|
8" |
800*600; 800*480; 1024*768 |
|
8,4" |
800*600 |
|
10,1” |
1024*600 |
|
10,4” |
800*600 |
|
12,1” |
800*600 |
|
15,1” |
1024*768 |
|
Con la CPU y el dispositivo de conducción |
|
Controlado por cualquier MCU |
|
Curva del texto del cuadro de la exhibición |
|
exhibición de TFT de 65536 colores |
|
Gama ancha del voltaje de funcionamiento |
|
Ampliamente utilizado en diverso campo industrial |
|
Con programa determinado potente del software y del comando |
|
¡Fácil de utilizar! ¡Función potente! ¡Coste y tiempo del ahorro! |
