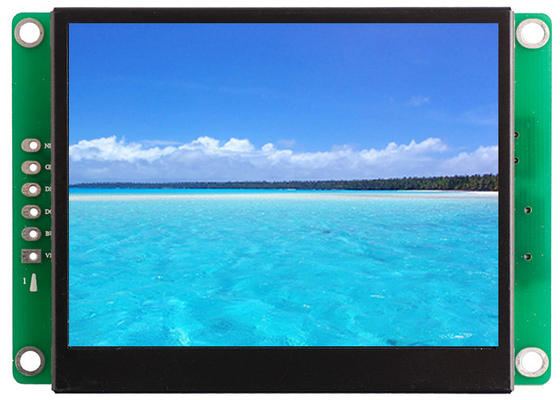

Módulo 60Hz de TFT LCD de la industria 3,5 con área de visión del × 52,53 de la alta resolución 69,9

Con la CPU y el dispositivo de conducción

Controlado por cualquier MCU

Curva del texto del cuadro de la exhibición vía comandos

exhibición de TFT de 65536 colores

Pantalla táctil

Interfaz de RS232/RS485/TTL UART y puerto de USB

Gama ancha del voltaje

Ampliamente utilizado en muchos diverso campo industrial

¡Fácil de utilizar! ¡Función potente! ¡Coste y tiempo del ahorro!

Utilizado como sistema del Tacto-regulador, de visualización de TFT LCD, etc.

Parámetro físico

Modelo:

STA035WT-01

Tamaño (pulgada):

3,5' '

Resolución:

320×RGB×240

Espaciamiento del pixel:

0.1905mm×0.0635m m (H×V)

Color:

65536 colores (pedazo 16)

Área de la visión:

69.9mm×52.53m m

Dimensión de la exhibición:

74.3mm×54.85

Dimensión total:

93.21mm×65.3mm×13.5m m (N) 15m m (T)

Peso neto:

85g (N) 100g (T)

El panel de TFT:

El panel de la industria del nivel de A+

Pantalla táctil:

Resistencia del alambre del nivel 4 de la industria
O sin la pantalla táctil es opcional.

Parámetro del contraluz

Tipo del contraluz:

LED

Brillo:

250cd/m2
(El brillo puede ser ajustable en 100 niveles.)

Contraste:

500:1

Vida del contraluz:

50.000 horas

Ángulo de visión:

70°/70°/50°/70° (L/R/U/D)

Temperatura de trabajo:

-30℃ ~ +85℃

Humedad de trabajo:

60℃, el 90%

Temperatura de almacenamiento:

-30℃ ~ +85℃

Modo de pantalla:

Digitaces

Parametrización para la optimización del tratamiento

CPU:

CortexM3 STM32F103 200MHz

Regulador del LCD:

CPLD EPM240

Frecuencia de actualización:

60Hz

Velocidad de transferencia de la imagen:

12 ms/picture (83 pictures/s)

Memoria Flash:

1GB estándar, extensión 2GB

Cantidad de la memoria para la imagen:

474 imágenes

Interfaz:

Interfaz de RS232 /TTL UART
(Extienda a RS485 tan encendido.)

Transferencia de las imágenes:

MiniUSB2.0 (12Mbps)

Gama del voltaje:

DC4.5V ~ 35V (valor típico: 12V)

Poder:

1.2W

Informe de prueba

MTBF:

4.250.000 H

Temperatura de trabajo:

-30℃ ~ +85℃

Humedad del aire:

60℃, el 90%

Prueba continua de la vibración:

10-55Hz, 1.5m m, 10G

Prueba de la aceleración del impacto:

6ms, 100G

Prueba del ESD:

10KV

Prueba de la confiabilidad de la radiación

44W
