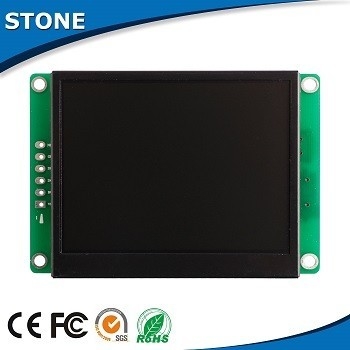

6,5 pulgadas - módulo de la pantalla del lcd del alto brillo controlado por MCU para el excavador

Con la CPU y el dispositivo de conducción

Controlado por cualquier MCU

Curva del texto del cuadro de la exhibición vía comandos

exhibición de TFT de 65536 colores

Pantalla táctil

Interfaz de RS232/RS485/TTL UART y puerto de USB

Gama ancha del voltaje

Ampliamente utilizado en muchos diverso campo industrial

¡Fácil de utilizar! ¡Función potente! ¡Coste y tiempo del ahorro!

Utilizado como sistema del Tacto-regulador, de visualización de TFT LCD, etc.

Parámetro físico

Modelo:

STA065WT-01

Tamaño (pulgada):

6,5' '

Resolución:

640×RGB×480

Espaciamiento del pixel:

0.1905mm×0.0635m m (H×V)

Color:

65536 colores (pedazo 16)

Área de la visión:

135.9mm×88.7m m

Dimensión total:

135.6mm×84.7mm×16.5m m (N)/18.5mm (T)

Peso neto:

250g (N)/325g (T)

El panel de TFT:

Un panel de la industria de +Level

Pantalla táctil:

Resistencia del alambre del nivel 4 de la industria

O sin la pantalla táctil es opcional.

Parámetro del contraluz

Tipo del contraluz:

LED

Brillo:

800cd/m2

(El brillo puede ser ajustable en 100 niveles.)

Contraste:

500:1

Vida del contraluz:

50000 horas

Ángulo de visión:

70°/70°/50°/70° (L/R/U/D)

Temperatura de trabajo:

-30℃ ~ +85℃

Humedad de trabajo:

60℃, el 90%

Temperatura de almacenamiento:

-30℃ ~ +85℃

Modo de pantalla:

Digitaces

Parametrización para la optimización del tratamiento

CPU:

CortexM3 STM32F103 200MHz

Regulador del LCD:

CPLD EPM240

Frecuencia de actualización:

60Hz

Velocidad de transferencia de la imagen:

30ms/picture (33 pictures/s)

Memoria Flash:

2GB estándar, extensión 4GB

Cantidad de la memoria para la imagen:

314 imágenes

Interfaz:

Interfaz de RS232 /TTL UART

(Extienda a RS485 tan encendido.)

Transferencia de las imágenes:

MiniUSB2.0 (12Mbps)

Gama del voltaje:

DC4.5V ~ 35V (valor típico: 12V)

Poder:

3.5W

Informe de prueba

MTBF:

4.250.000 H

Temperatura de trabajo:

-30℃ ~ +85℃

Humedad del aire:

60℃, el 90%

Prueba continua de la vibración:

10-55Hz, 1.5m m, 10G

Prueba de la aceleración del impacto:

6ms, 100G

Prueba del ESD:

10KV

Prueba de la confiabilidad de la radiación

44W

Tamaño principal del módulo de TFT LCD

Tamaño

Resolución

3,5"

320×RGB×240

4,3' '

480×RGB×272

5,0"

640×RGB×480

5,6' '

640×RGB×480

5,7"

640×RGB×480

6,5' '

640×RGB×480

7,0' '

800×RGB×480

8,0' '

800×RGB×600

8,4' '

800×RGB×600

10,2 ' '

1024×RGB×600

10,4 ' '

800×RGB×600

12,1 ' '

1024×RGB×768

15,0 ' '

1024×RGB×768

15,6 ' '

1366×RGB×768

18,5”

1366×RGB×768
