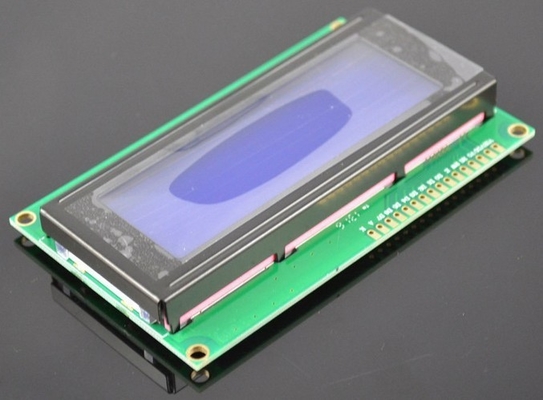

módulo de la exhibición del LCD del carácter de 2004A 20x4 5V para la retroiluminación azul del regulador de Arduino SPLC780

Descripción:

Utilice sus puentes solderless de la tabla de cortar el pan y del alambre para hacer estas conexiones:

*Use un carril de la tabla de cortar el pan para hacer conexiones múltiples al perno de la tierra para Arduino
la conexión del potenciómetro del *For, utiliza el perno de centro y el cualquiera del potenciómetro de los otros pernos para hacer que la conexión del LCD fija 3 a la tierra de Arduino
** Una resistencia limitadora o un potenciómetro (mínimo de 40 ohmios) se debe utilizar para evitar la corriente excesiva. Debe mirar algo similar:
Software

Aquí está el código del conductor: /* ------------------------------------------------------------------------------- *
código de ejemplo del LCD del carácter de //
//www.hacktronics.com
#include
Conexiones de //:
rs de //(perno del LCD 4) al perno 12 de Arduino
//RW (perno del LCD 5) al perno 11 de Arduino
//permite (el perno del LCD 6) al perno 10 de Arduino
Perno 15 de //LCD al perno 13 de Arduino
Los pernos d4, d5, d6, d7 de //LCD a Arduino fijan 5, 4, 3, 2
Lcd de cristal líquido (12, 11, 10, 5, 4, 3, 2);
contraluz de la internacional = 13; el perno 13 de //controlará el contraluz
disposición vacía ()
{
pinMode (contraluz, SALIDA);
digitalWrite (contraluz, ALTOS); contraluz de la vuelta de //encendido. Substituya el “ALTO” por “PUNTO BAJO” para apagarlo.
lcd.begin (20,4); columnas de //, filas. utilice 16,2 para un 16x2 LCD, etc.
lcd.clear (); comienzo de //con una pantalla en blanco
lcd.setCursor (0,0); //fijó el cursor a la columna 0, fila 0 (la primera fila)
lcd.print (“hola, mundo”); cambio de //este texto a sea cual sea usted tiene gusto. manténgalo limpio.
lcd.setCursor (0,1); //fijó el cursor a la columna 0, fila 1
lcd.print (“keyes”);
//si usted tiene 4 una fila LCD, uncomment estas líneas a escribir a las filas inferiores
//y cambia la declaración de lcd.begin () arriba.
//lcd.setCursor (0,2); //fijó el cursor a la columna 0, fila 2
//lcd.print (“fila 3");
//lcd.setCursor (0,3); //fijó el cursor a la columna 0, fila 3
//lcd.print (“fila 4");
}
lazo vacío ()
{
}
/* ------------------------------------------------------------------------------- *
Usted ahora tendrá una carpeta llamada LCD_example
Comience el software de Arduino y cargue el programa del ejemplo haciendo clic File->Sketchbook->Open
¿Navegue a la carpeta de LCD_example y seleccione? ¿LCD_example.pde? fichero.
¿Transfiera el programa a su Arduino haciendo clic? ¿Cargue al tablero de la entrada-salida? botón. Después de cargar, en el LCD usted debe ver:
Hola, mundo




FOTOS:
