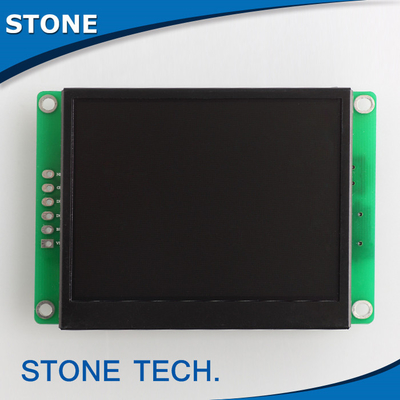

La pantalla táctil electrónica de la CPU de 3,5 pulgadas, 65k colorea el módulo de la CPU RS232 TFT LCD
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Tamaño: | 3.5 " | color: | 65 K |
|---|---|---|---|
| Resolución: | 320*240 | Escala de la exhibición: | 4:3 |
| Luz de fondo: | LED | Interfaz: | RS232/RS485/CMOS/USB |
| CPU: | Corteza | Clase del LCD: | Un |
| Resaltar: | módulo de pantalla LCD,módulos de exhibición del lcd |
||
La pantalla táctil electrónica de la CPU de 3,5 pulgadas, 65k colorea el módulo de la CPU RS232 TFT LCD
Descripción de producto
1. Utilizado como sistema del Tacto-regulador y de visualización de TFT LCD
2. Controlado por cualquier MCU vía “comando simple fija”
3. Dispositivo del bajo costo HMI
Parámetro del producto
Modelo: STI035WT-01 (tipo industrial)
|
Parámetro físico |
|
|
Modelo |
STI035WT-01 |
|
Tamaño (pulgada) |
3,5" |
|
Resolución |
320×RGB×240 |
|
Espaciamiento del pixel |
0,1905 milímetros de × 0,0635 milímetro (H×V) |
|
Color |
65536 colores (pedazo 16) |
|
Área de la visión |
69,9 milímetros de × 52,53 milímetros |
|
Dimensión total |
93,21 milímetros de × 65,3 milímetros de × 13,5 milímetro (N) 15 milímetros (T) |
|
Peso neto |
85g (N) 100g (T) |
|
El panel de TFT |
Un panel llano de la industria |
|
Pantalla táctil |
Resistencia del alambre del nivel 4 de la industria O sin la pantalla táctil es opcional. |
|
Parámetro del contraluz |
|
|
Tipo del contraluz |
LED |
|
Brillo |
250 cd/m2 (El brillo puede ser ajustable en 100 niveles.) |
|
Contraste |
500:1 |
|
Vida del contraluz |
30.000 horas |
|
Ángulo de visión |
70°/70°/50°/70° (L/R/U/D) |
|
Temperatura de trabajo |
-20°C ~ +70°C |
|
Humedad de trabajo |
60°C, el 90% |
|
Temperatura de almacenamiento |
-30°C ~ +85°C |
|
Modo de pantalla |
Digitaces |
|
Parametrización para la optimización del tratamiento |
|
|
CPU |
CortexM3 STM32F103 |
|
Regulador del LCD |
CPLD EPM240 |
|
Frecuencia de actualización |
60Hz |
|
Velocidad de transferencia de la imagen |
12 ms/picture (83 pictures/s) |
|
Memoria Flash |
Estándar el 128m, extensión 4GB |
|
Cantidad de la memoria para la imagen |
416 imágenes |
|
Interfaz |
Interfaz de RS232/TTL UART (Extienda a RS485 tan encendido.) |
|
Transferencia de las imágenes |
MiniUSB2.0 (12Mbps) y tarjeta del SD |
|
Gama del voltaje |
DC5.0V ~ 35V (valor típico: 12V) |
|
Poder |
0.8W |
|
Informe de prueba |
|
|
MTBF |
4,250,000H |
|
Temperatura de trabajo |
-30°C ~ +85°C |
|
Humedad del aire |
60°C, el 90% |
|
Prueba continua de la vibración |
10-55Hz, 1.5m m, 10G |
|
Prueba de la aceleración del impacto |
6ms, 100G |
|
Prueba del ESD |
10KV |
|
Prueba de la confiabilidad de la radiación |
44W |
Ventajas
|
Con la CPU y el dispositivo de conducción |
|
Controlado por cualquier MCU |
|
Curva del texto del cuadro de la exhibición vía comandos |
|
exhibición de TFT de 65536 colores |
|
Pantalla táctil |
|
Interfaz de RS232/RS485/TTL UART y puerto de USB |
|
Gama ancha del voltaje |
|
Ampliamente utilizado en muchos diverso campo industrial |
|
¡Fácil de utilizar! ¡Función potente! ¡Coste y tiempo del ahorro! |
|
Utilizado como sistema del Tacto-regulador, de visualización de TFT LCD, etc. |
Operación
1. Diseñe un grupo de “interfaz gráfica de usuario” esa usted necesidad.
2. Conecte su equipo con nuestro módulo de TFT LCD por el puerto RS232, RS485 o la lógica de TTL directamente. (No necesite ningún programa del conductor)
3. Escriba un programa de control para que cualquier MCU trabaje el módulo de TFT LCD vía “comando fija”.
